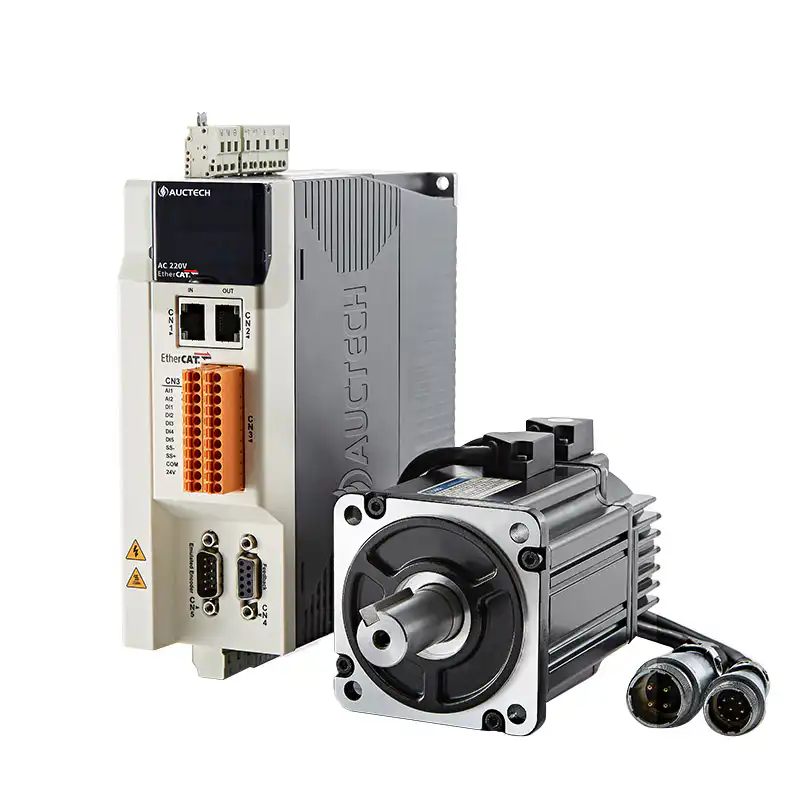

AD2 ve AD3 yüksek performanslı servo sürücüler ve ASK serisi servo motorlar, çeşitli sürüş uygulamaları için mükemmel bir şekilde bir araya getirilmiştir ve bit kontrolü, hız kontrolü ve tork kontrolünün isteğe bağlı olarak değiştirilmesini sağlayabilir. Optimize edilmiş tasarım sayesinde, AD2 ve AD3 servo sistemi mükemmel performans, zengin fonksiyonlar, kararlı ve güvenilir, kullanışlı ve esnek bir kullanıcı deneyimi sunar.
ASK üç fazlı AC kalıcı mıknatıslı senkron servo motorlar, 4/5 kutuplu, düşük dişli tork tasarımına sahiptir ve AD2 ve AD3 servo sürücülerle birlikte güçlü, yüksek performanslı bir servo sistemi oluşturur. Motor 3 kat aşırı yükü destekler ve gerçek saha gereksinimlerine göre farklı enkoder tipleri seçilebilir; bu da dinamik tepki performansı, hız aralığı, konum geri besleme doğruluğu ve çıkış torku doğruluğu için yüksek seviye gereksinimlerinizi tam olarak karşılayabilir.
1. EtherCAT yüksek hızlı veri yolu
Minimum iletişim süresi 125 μs
Titreşim 1 μs’den az
2. Esnek G/Ç fonksiyonu
Yüksek hızlı DI Genel DI, DO, AI, AO
3. Çoklu giriş voltajı özellikleri
1/3 faz AC220V
3 faz AC380V
DC güç kaynağı
4. Kompakt hacim tasarımı
Önceki nesle göre %20 daha küçük
Güvenilir EMC tasarımı
5. Hızlı ve kolay terminal kablolaması
Kolay bağlantı, yerinde kurulum ve bakım için zaman tasarrufu
6. Yüksek güvenlik koruma tasarımı
STO
SS
7. Hızlı ve kolay panel kullanımı
Katı tablo entegrasyonu, hata ayıklama daha basit ve kullanışlı
Entegre tıklama ve işaretleme, kendi kendine öğrenme vb.
Bilgi Teşhisleri
8. Geniş enkoder tipi yelpazesi
Tamagawa Enkoder, EnDot, Panasonic. Dönme, ABZ
9. Yüksek performanslı servo motorlar
Geniş tork aralığı
Yüksek dinamik tepkili kalıcı mıknatıslı senkron servo motor
10. Mükemmel kontrol etkisi
Konum döngüsü periyodu 125 μs
Hız döngüsü frekans tepkisi ≥ 2,5 kHz
| AC220V AD2 Servo Sürücü Özellikleri | ||||||||
| model | 1R8SA | 2R8SA | 4R2SA | 060PA | 100SA | 120SA | 120PA | 140SA |
| ana güç | AC200V~AC240V ; 50/60Hz | |||||||
| Kontrol gücü | AC200V~AC240V ; 30W | |||||||
| güç (çıkış) | 200W | 400W | 750W | 1,0 kW | 1,5 kW | 1,5 kW | 2,0 kW | 3,0 kW |
| Tek fazlı giriş akımı | 2,5 Kol | 4.1 Silahlar | 6.1 Silahlar | 8.2 Silahlar | 10,5 Kol | 11.8 Kol | 14.0 Silahlar | 20.0 Silah |
| Üç fazlı giriş akımı | 1.2 Silahlar | 1.9 Kol | 2.8 Kol | 4.0 Silahlar | 6.7 Kol | 7.0 Silahlar | 8.2 Silahlar | 9.3 Silahlar |
| Nominal çıkış akımı | 1.8 Kol | 2.8 Kol | 4.2 Silahlar | 6.0 Kollar | 10.0 Silah | 12.0 Silah | 12.0 Silah | 14.0 Silahlar |
| Maksimum çıkış akımı | 5.4 Silahlar | 8.4 Silahlar | 12.6 Kol | 18.0 Silah | 30.0 Kol | 35.0 Kol | 35.0 Kol | 35.0 Kol |
| Aşırı yük faktörü | %300 | %300 | %300 | %300 | %300 | %280 | %280 | %250 |
| Dahili frenleme direnci | × | × | 40W , 80Ω | 60W , 40Ω | 60W , 40Ω | 60W , 40Ω | 100W , 20Ω | 100W , 20Ω |
| Harici frenleme direncinin minimum direnci | 40Ω | 40Ω | 40Ω | 25Ω | 25Ω | 25Ω | 20Ω | 20Ω |
| Boyut bilgileri G*Y*D (mm) | 45*180*165 | 45*180*165 | 45*180*165 | 60*180*165 | 60*180*165 | 60*180*165 | 70*192*181 | 70*192*181 |
| Boyut özellikleri | A1 | A1 | A1 | A2 | A2 | A2 | A3 | A3 |
